螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精 密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

第 一个这样的测量工具是由法国发明家JeanLaurent Palmer 在1848 年获得了专利，被称为“带圆游标尺框的螺纹卡尺”。今天，我们仍然利用这一典型特征制造外径千分尺。千分尺引入机械世界开始于两个美国工程师JosephR. Brown 和Lucian Sharpe 在1867 年对巴黎展览会的访问，他们的注意力被Palmer的发明所吸引，并非常感兴趣。在对Palmer 的设计加以改进之后产品被大批量制造，并由这两位合伙人在市场上成功地推广。当瑞士TESA公司决定制造外径千分尺时，他们重复了过去发生的故事，使该产品成为公司的第 一个产品。个别情况除外（例如测量齿轮的千分尺），我们所使用的千分尺遵循Abbe原则（阿贝原则），如同比较仪那样。千分尺心轴通过现代化磨床加工，螺纹的轮廓精度很高，螺距偏差可忽略不计，加工条件保证了千分尺极低的测量不确定度。

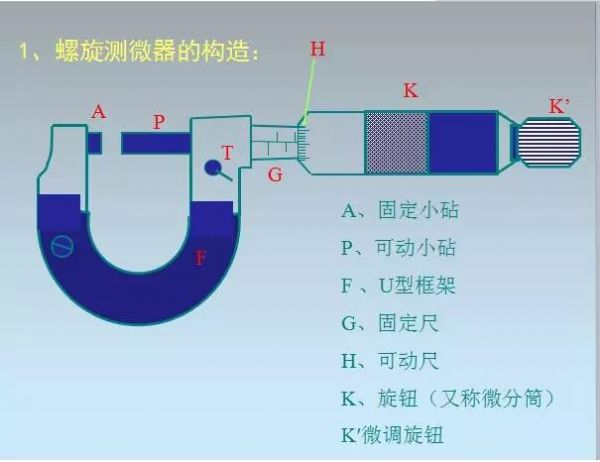

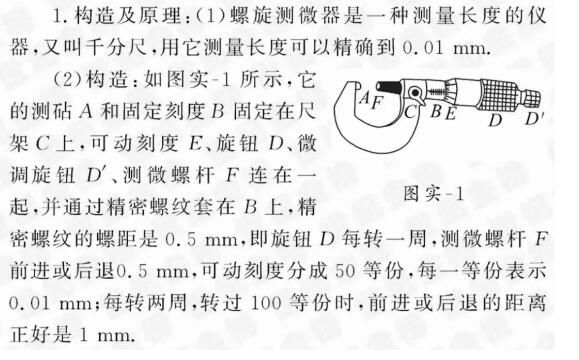

一、 螺旋测微器的结构及原理

二、螺旋测微器的使用方法

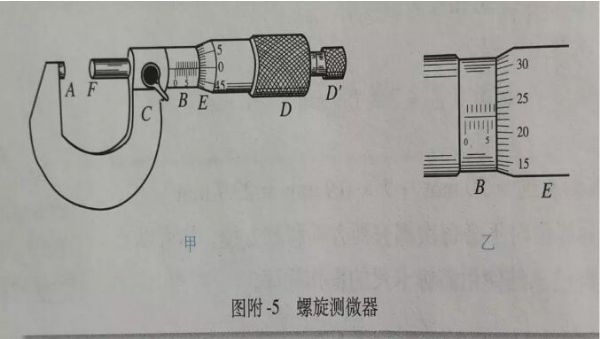

课本上的螺旋测微器是外径千分尺，如图所示，a使用前应先检查零点，方法是缓缓转动保护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。

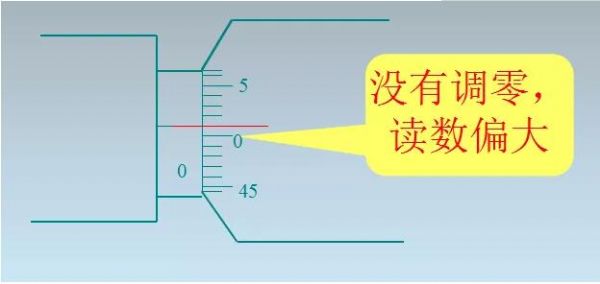

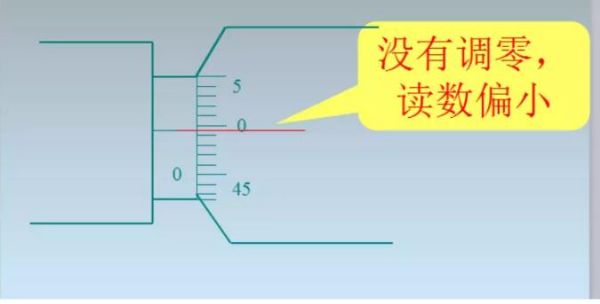

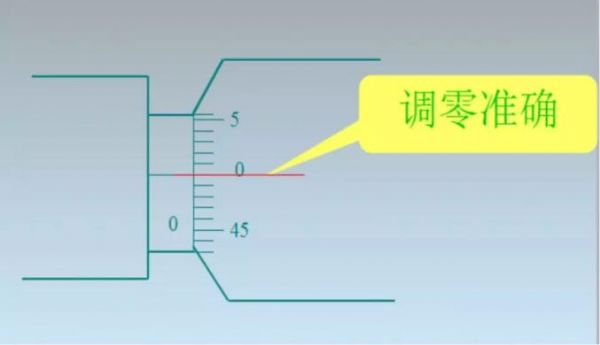

螺旋测微器的调零判断：

螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

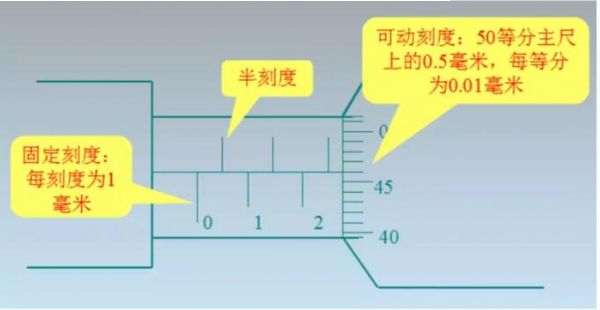

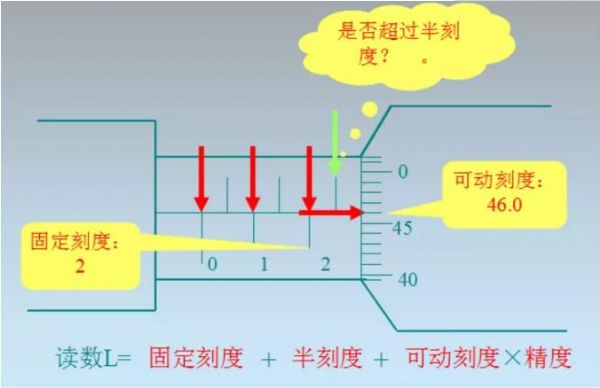

 根据公式：测量读数=固定刻度+半刻度+可动刻度（+估读位）×精度

则上图所示的的读数为 L= 2.5 mm+ 46.0×0.01mm = 2.960 mm

螺旋测微器使用注意事项：

1、转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精 密螺纹变形，损伤量具。

2、被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精 密研磨的端面。

3、轻拿轻放，防止掉落摔坏。

4、用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。

5、测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精 确，又能保护螺旋测微器。
6、在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

7、读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

8、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在zui后测长度的读数上去掉零误差的数值。

使用保养：

1、检查零位线是否准确；

2、 测量时需把工件被测量面擦干净；

3、工件较大时应放在V型铁或平板上测量；

4、测量前将测量杆和砧座擦干净；

5、拧活动套筒时需用棘轮装置；

6、不要拧松后盖，以免造成零位线改变；

7、不要在固定套筒和活动套筒间加入普通机油；

8、 用后擦净上油，放入专用盒内，置于干燥处。
